关于共轨同轴喇叭扬声器的发明

技术领域

本发明涉及扬声器技术领域具体涉及一种共轨同轴扬声器。


背景技术

传统的产品中的高低音部份分别有一个磁路结构,单独驱动,并通过简单的几何结构将两者组合在一起,同一结构中存在两个不同的磁场,它们之间不可避免地相互干扰,让信号产生畸变,给声音的重放带来失真。


发明内容

本发明的目的是提供一种共轨同轴扬声器,通过高低音在同一轴向,实现真正点声源发声,声像高度统一,解决了传统声系统声像离散的问题

本发明解决其技术问题所采用的技术方案是:一种共轨同轴扬声器,包括号角,以及依次同轴装于号角上的低音前夹板、调解环、低音音圈、磁体、定位环、同轴柱芯和高音前夹板,所述的高音前夹板上固设有高音音圈音膜组件,并通过后盖盖合。

作为优选的,所述的后盖上设有安装孔,通过螺钉依次穿过后盖的安装孔和高音音圈音膜组件,将后盖以及高音音圈音膜组件固定在高音前夹板上。

进一步的,所述的号角为铝号角。

进一步的,所述的定位环为定位铝环。

本发明的有益效果是:本结构是在传统的产品结构基础上进行了结构上的改进,利用同一磁回路中的正反磁通路形成高低音的磁路,驱动高低音同时工作,从而突破传统产品要用两个磁路分别驱动高低音的高成本结构,大幅降低成本,并且由于是单磁路驱动结构,不存在磁通之间的相互影响干扰,比起传统产品来,失真大幅降低。

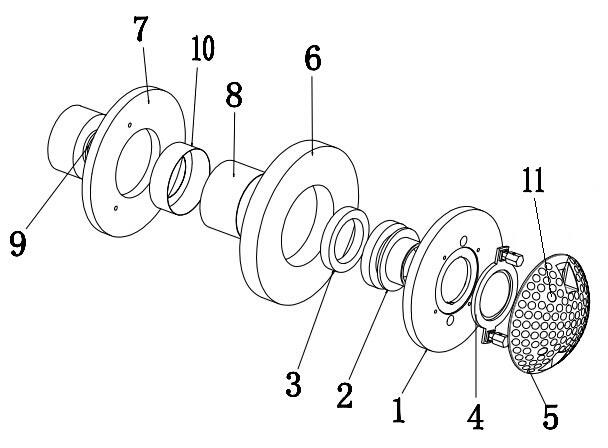

共轨同轴扬声器的立体分解结构示意图

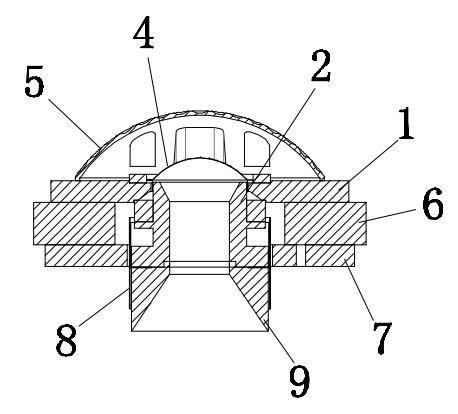

共轨同轴扬声器的剖视图


1-高音前夹板、2-同轴柱芯、3-定位铝环、4-高音音圈音膜组件、5-后盖、6-磁体、7-低音前夹板、8-低音音圈、9-铝号角、10-调解环、11-安装孔



具体实施方式

为了使本发明所解决的技术问题、技术方案及有益效果更加清楚明白,以下结合附图与实施例,对本发明作进一步的说明。应当理解,此处所描述的实施例仅仅用于解释本发明,并不用于限定本发明。

如图1-2所示,本发明一种共轨同轴扬声器,包括铝号角9,以及依次同轴装于铝号角9上的低音前夹板7、调解环10、低音音圈8、磁体6、定位铝环3、同轴柱芯2和高音前夹板1,所述的高音前夹板1上固设有高音音圈音膜组件4,并通过后盖5盖合,后盖5上设有安装孔11,通过螺钉依次穿过后盖5上的安装孔11和高音音圈音膜组件4,将后盖5以及高音音圈音膜组件4固定在高音前夹板1上。

通过高低音在同一轴向,实现真正点声源发声,声像高度统一,解决了传统声系统声像离散的问题;高低音共用磁路,即同时在同一磁轨上被驱动工作,变化的磁感应信号,可以通过极心互相感应,再通过信号环路互为次级,相当于在极心上加装一个次级短路环,降低初级线路的感抗。极大扩展了频响上限,降低了奇次谐波失真,同时直接降低了产品成本。

以上所述仅为本发明的较佳实施例,并不用以限制本发明,凡在本发明的精神和原则之内所作的任何修改、同等替换和改进等,均应落在本发明的保护范围之内。
